行業背景

近些年我國的建築能源消耗的直線上升，消耗的能源包括電、油、氣、水等。

• 能耗現狀

• 我國醫院平均建築能耗是一般公建的1.6～2倍；
• 耗能設備衆多、功能複雜導緻醫院是耗能大戶；
• 人員流動和需求複雜，浪費和管理問題多。

• 耗能設備的運行管理現狀

• 耗能設備運行周期長，耗能量大。
• 大功率耗能設備運行狀态沒有合理手段進行數據監管，無法判斷設備運行效率，大量設備長期處于低效運行；
• 機電設備數量及種類繁多，管理難度大；
• BA等樓宇控制系統流于形式，部分耗能設備長期“帶病運行”。

    專家們還對醫院樓控系統應用的情況進行了調查，調查發現，90%的醫院都安裝了樓控系統，但其中使用的隻占10%，部分醫院隻使用照明遠程開關功能，大部分醫院安裝後沒有應用。基本原因有以下2個：

• 操作複雜，管理人員不會用；

管理人員隻負責監測、控制部分公共設備，樓層設備基本不做管控。

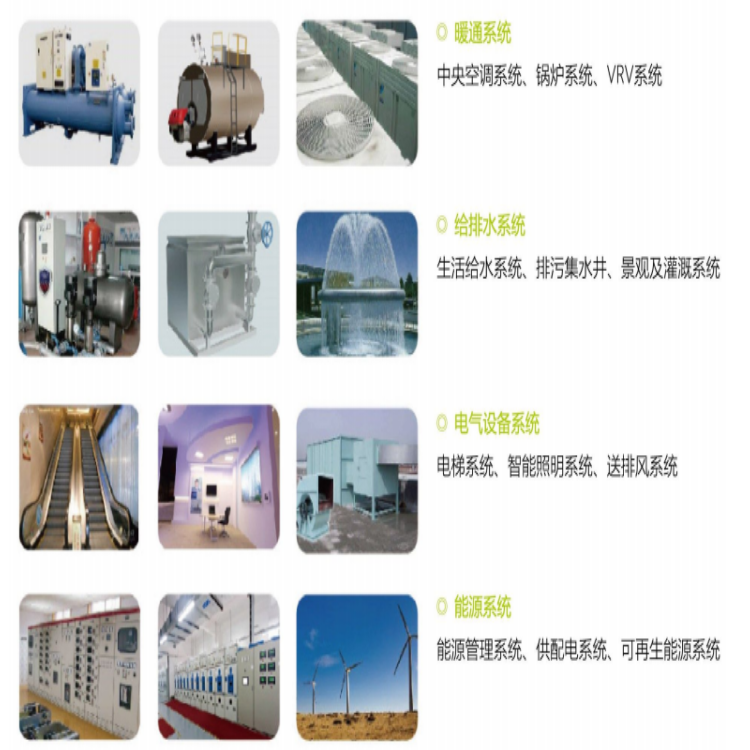

冷熱源系統

冷熱源制冷監控系統是整個空調系統的核心，系統監控對象：冷水機組、冷凍水泵、冷卻水泵、冷卻水塔、補水泵、膨脹水箱等及相關溫度、壓力、流量參數。由于制冷系統是建築物内的用電大戶，也是直接決定辦公環境好壞的重要系統，并且該系統設備價格昂貴、日常保養和維護工作所需的人力和物力也很大。因此，對冷/熱源系統實施有效的監控和管理是至關重要的。

若本項目冷凍站爲獨立群控系統，BA系統實現綜合管理，根據系統功能，采用數據通訊方式進行相關數據通訊。按照常規系統設計MODBUS 或OPC接口進行數據鏈接。

空調系統

空調系統作爲環境控制的重要組成部分，每台機組可由獨立控制器實現自動控制，使樓内的房間及公共區域的溫度保持在要求的範圍内，同時達到管理方便、節省能源、延長設備使用壽命的目的。

新風系統

新風系統作爲環境控制的重要組成部分，每台機組可由獨立控制器實現自動控制，使樓内的房間及公共區域的溫度保持在要求的範圍内，同時達到管理方便、節省能源、延長設備使用壽命的目的。

給排水系統

可用控制器實現自動控制，給排水系統包括生活給水系統和污水排水系統，包括生活水箱、生活水泵、集水池、污水潛水泵、消防水池、消防水泵等。本系統對水箱、集水池等液位進行監控，檢測其是否處于合理的位置。對于生活水泵系統來說，給水系統電控櫃已經設置自己的本地控制系統，需要監測狀态和遠程控制。排污系統中，排污泵已經做好本地聯鎖自控系統，需要監測水泵的運行狀态和控制。

送排風系統

納入樓宇自控系統的風機可用控制器實現對送/排風機的統一監視，在樓宇自動控制模式下，監視功每台風機。根據其功能要求納入消防系統的風機則隻需要進行監視。

《綠色建築評價标準》GBT 50378-2014 中8.2.13條規定：地下車庫設置與排風設備聯動的一氧化碳濃度監測裝置。通過設置CO傳感器檢測空氣中CO濃度，超過一定的量值時需報警，并立刻啓動排風系統。

變配電系統

變配電系統包括高壓進線、變壓器和低壓出線。變配電系統參數的監測選用多功能電量變送器，本系統電力系統已經有完善的監控系統則隻需要采用MODBUS網關進行網絡協議的轉換傳輸。同時對發電機系統進行有效的檢測，通過MODBUS接口完成系統集成。

電梯系統

電梯系統一般都由廠家配套提供的控制器來控制運行，所以對電梯系統的監控主要集中于在對電梯運行狀況、故障報警進行監視，由電梯供應商提供相關監視接口實現狀态監測，使用網關進行解析。

照明系統

對照明實行監控不僅簡化操作，還可以進行時間表控制，使被控燈具按時打開和熄滅，利于節約電能，便于管理。通過網關接口完成對照明系統集成。

聯網溫控系統

根據建築實際情況對聯網溫控器的選擇，可實現以下管理需求：

1. 通過現場溫控器控制風機盤管。
2. 通過風機盤管當量和聯網溫控器計時，對風機盤管進行冷熱量計費和電量計費。
3. 溫控器可以設定夏季不低于26°C,冬季不高于20°C。現場人員不能自行調整溫度，方便單位統一管理和節能。
4. 溫控器可以設定四個不同時間段設定不同的溫度和動作。例如上下班定時統一開關室内空調，夏季加班溫度設定27°C。
5. 通過遠程可以開關每一個病房、辦公室空調，如果下班後忘記開空調，房間沒有燈光，保安巡更時，可以通過對講通知控制室關閉空調。
6. 溫控器依據設定的工作狀态、風速及溫度，根據當前的環境溫度，控制風機盤管末端風機及電動水閥的開關，從而達到控制室溫的目的。
7. 聯網型溫控器可以實現聯網，上位機可以實時讀取溫控器的狀态，同時可以改變溫控器的狀态；同時溫控器之間還可以實現群控功能，即一個溫控器可以控制其同一區片内的溫控器。
