建築能耗管理系統

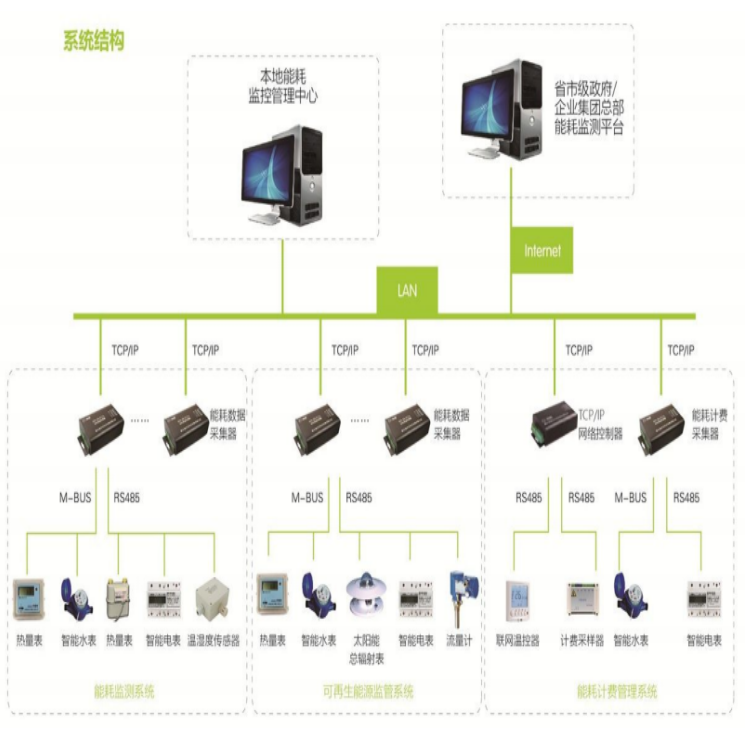

【概要描述】能耗數據采集器采用嵌入式系統設計，滿足《大型公共建築能耗監測系統技術導則》規定的技術條件。可以做爲能耗儀表的信息采集和管理設備，并且直接連接能耗數據服務器，構成能耗檢測系統；也可連接能耗監控軟件構成本地能耗監測系統。

分類：建築能耗管理系統
發布時間：2022-02-21
訪問量：

行業背景

近些年我國的建築能源消耗的直線上升，消耗的能源包括電、油、氣、水等。

經過大量調查研究，行業專家已經清楚的發現了醫院能源應用中存在的問題：

能耗現狀

我國醫院平均建築能耗是一般公建的1.6～2倍；
耗能設備衆多、功能複雜導緻醫院是耗能大戶；
人員流動和需求複雜，浪費和管理問題多。

耗能設備的運行管理現狀

耗能設備運行周期長，耗能量大。
大功率耗能設備運行狀态沒有合理手段進行數據監管，無法判斷設備運行效率，大量設備長期處于低效運行；
機電設備數量及種類繁多，管理難度大；
BA等樓宇控制系統流于形式，部分耗能設備長期“帶病運行”。

專家們還對醫院樓控系統應用的情況進行了調查，調查發現，90%的醫院都安裝了樓控系統，但其中使用的隻占10%，部分醫院隻使用照明遠程開關功能，大部分醫院安裝後沒有應用。基本原因有以下2個：

操作複雜，管理人員不會用；

管理人員隻負責監測、控制部分公共設備，樓層設備基本不做管控。

設計原則

“用戶至上”爲原則，在符合國家規範的前提下，滿足業主的需求。根據我公司多年從事智能化弱電系統的經驗和工程的特點，從滿足業主利益的角度出發，本着技術先進、高效便利、投資合理的精神，我方認爲本工程的智能化樓宇自控系統設計應充分考慮以下基本原則：

完整性：充分整合各個智能化子系統，形成完整、獨立的醫院節能管理系統；
參與性：根據功能劃分管理分區，讓實際用能者參與節能管理，提升管理效率；
可靠性：分區管理，采用工業化主機設計，專機專用，提高系統可靠性和穩定性；
實用性：以實際應用爲目标，充分根據醫院管理人員情況進行人性化應用界面設計，提升可操作性和實用性；
網絡化：充分利用互聯網技術，分區管理設備作爲網絡節點，即可獨立運行，也可網絡化集中監控；
B/S結構：中心平台采用B/S結構，實現多管理用戶同時登陸web監測、浏覽系統運行情況。

系統功能

采用“系統整合、集中管理；分區控制、全員參與”的設計理念，將整體建築分散複雜的耗能設備進行分區域就近管理，以整體建築樓宇控制中心+區域管理中心+樓層控制器的三級管理模式建立，按功能重新組合後集中管理；形成獨立的建築設備管理系統，充分尋找各子系統相關性，合理設置聯動關系，優化建築節能運行指标，打破原有各子系統獨立運行、獨立管理，上層簡單集成的系統結構，進行按功能分區組合，即方便管理，又節約原始投資成本。

建築設備管理系統功能

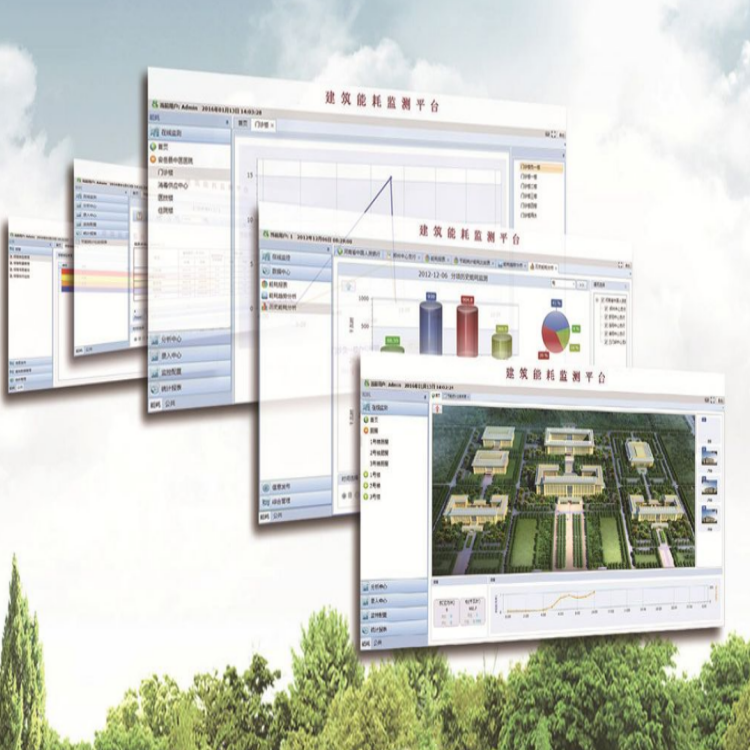

監控	建築監控	首頁預覽	虛拟醫院建築組态畫面或加載醫院地圖GIS信息顯示，實時顯示總能耗，各分類能耗、碳排放量，标準煤數據以及同比環比數據，建築物所在地天氣情況以及其他重要數據信息以及其他重要數據信息。
	設備監控	溫控監控	對建築内的溫控器進行實時監控，可遠程控制開關、設置溫度、設置模式等。
		電表監測	對建築内的電表進行實時監控，可查看電表監測的參數。
		水表監測	對建築内的水表進行實時監控，可查看水表監測的數據。
		照明監測	對建築内的照明進行實時監控，可查看照明啓/停狀态。
能耗	建築分析	能耗分析	能耗趨勢分析、偏差分析、計劃與實際對比分析、能耗結構分析、同比/環比分析、時間軸分析等。
		能耗趨勢分析	完成提供采用列表、趨勢圖、圖形方式進行數據表現同比和環比數據，展示大值，小值，平均值，變化率等多種數據體系。選擇周期爲日，周，月，年和自定義選擇。
		能耗指标分析	提供采用列表、柱狀圖等至少2種圖形方式進行數據表現；選擇周期爲日，周，月，年和自定義選擇。
	設備分析	設備能耗分析	通過曲線圖、條形圖對設備能耗進行對比分析
	設備分析	設備能耗對比分析	提供采用列表、柱狀圖等至少2種圖形方式進行數據表現；選擇周期爲日，周，月，年和自定義選擇，提供變化率等參數。
	錄入中心	能耗指标管理	根據要求設置各類建築的相關能耗指标的大值、小值、平均值及同類建築标杆建築能耗指标，超标警示。
	錄入中心	能耗價格管理	根據要求設置各類建築的能耗價格（電價、水價、氣價、熱價等）等。
	統計報表	節能統計比較報表	各類能耗統計報表及節能分析報表，報表内容及格式可按用戶需求定制，支持逐日、逐周、逐月、逐年及自定義時間查詢功能。
公共	報警	報警類型管理
		報警配置管理
		報警信息查詢
		報警實時監控
	信息發布	網絡信息接收	系統管理人員可通過網絡信息接收/發送、手機短信、郵件等方式，向管理範圍内發布相關政策法規、通知、能效指标。公示各建築能耗情況、用能結構等，并提供各省市、各類建築等之間的各項能效排名公示。公示方式采用列表、趨勢圖、餅圖、柱狀圖等，界面直觀，支持企業按需配置，公示數據周期可以根據需要配置。
		網絡信息發布
		手機短信
		郵件
	常用數據管理	建築信息管理	建築名稱、地址、年代、層數、功能、總面積、空調面積、能源經濟指标等基本信息
		節假日期管理	設定節假日
		工作時間管理	設定工作時間
		項目信息管理	查看項目簡介、所在地等基本信息。
		設備信息管理	查看建築内使用設備的購買日期、使用日期、累計運行時間、生産廠家、産品參數、産品型号等信息。
	基礎數據管理	建築權限管理	權限系統采用多層級區域權限體系解決方案，可以用戶級别等，建立多級的權限區域，爲不同的用戶或用戶組分配權限。
		用戶分組管理
		用戶人員管理
		表具類型管理	設定表具類型（水表、電表、熱量表、溫控器等）。
		參數類型管理	設定參數類型（開關量、模拟量、流量、熱量等）。
		能耗類型管理	設定能耗類型（水量、電量、柴油、汽油、碳排放、照明等）。
