第1章. 方案描述

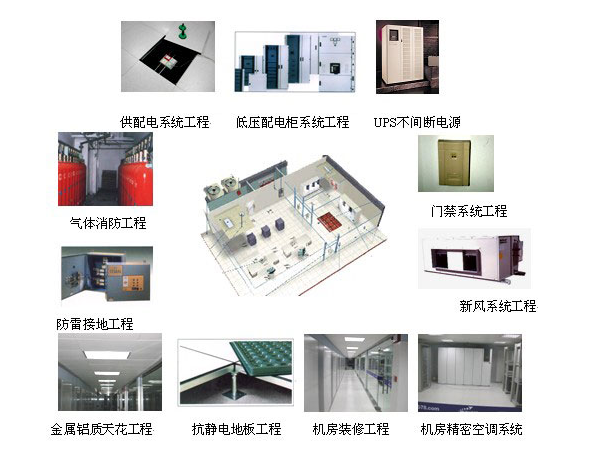

　　我們把中心機房分爲機房裝修工程、機房電氣工程、UPS電源系統、防雷接地工程、機房空調新風系統、機房氣體消防、機房動力環境監控、智能門禁系統、視頻監控系統、機櫃設備及服務器集中管理系統、綜合布線系統等十一個子系統，按照A類機房标準，結合需求，對各個系統進行設計。

　　1、 網絡結構模塊化布線

　　設計中心機房每個工位2個信息點;機房每個機櫃下24個數據信息，其他機房輔助區域合理分布信息點。預計總設計安裝信息點位1500個。所有線路全部整理并測試、貼标簽。

　　爲确保安裝後的品質，本建議書中使用的線纜、配線架和面闆等(機櫃等輔助材料除外)全部采用安普綜合布線産品;

　　本布線系統是環狀-樹狀星型結構，以支持目前和將來各種網絡的應用。通過跳線和不同的網絡設備，可以實現各種不同邏輯拓撲結構的網絡;

　　水平數據傳輸采用安普六非屏蔽雙絞線(安普六類4對雙絞線UTP)，水平語音傳輸采用超五類非屏蔽雙絞線(安普六類4對雙絞線UTP)。綜合布線系統數據傳輸主幹采用光纜，支持多媒體數據傳輸、構建千兆以太網;語音傳輸主幹采用大對數電纜，保證語音傳輸的質量 ;水平配線架采用快接式配線架，線纜具有優異傳輸性能;所有信息點(包括語音點)接口采用标準化模塊，樓内的分配應考慮信息點到配線架距離不能超過90米爲原則進行設置。整個系統具有高帶寬、高穩定、高擴展的優良特點，至少應享有15年質保。

　　2、 機房裝修部分：

　　機房牆面tfurse防塵、tfurse防潮處理;機房地闆tfurse防塵、tfurse防潮、tfurse防靜電處理;全鋼防靜電地闆，玻璃隔斷，門窗工程等。主機房、配電間、網絡機房監控室及走廊均設計成爲落地玻璃，周邊進行框架加固并不鏽鋼飾邊;并安裝玻璃推門(地彈簧)，安裝豪華拉手。其他區域采用輕鋼龍骨+石膏闆隔斷，鋁塑闆飾面。

　　3、 機房電氣系統：

　　機房配電設UPS電源配電、空調動力及照明配電系統;設配電間，安裝UPS電源系統，并設有UPS配電櫃、動力配電櫃、電池櫃、照明配電箱，對機房配電系統全面管理;各類用電設備的安裝;橋架與線纜的鋪設;配電與消防系統的聯動控制。

　　4、 UPS系統：

　　選擇美國愛默生 HIpulse7000系列UPS 120KVA 二台，後備時間半小時爲設備供電，性價比高，産品性能優越，獨有的無主從自适應并聯技術，使將來增加負載時，可靈活的擴充UPS的容量。

　　5、 防雷接地系統：

　　安裝TFURSE原廠生産的防雷保護器，對電源系統采用分級防護，對各種通信線路分别采取防雷保護措施;制作直流地網和靜電洩漏地網。機房接地系統采用綜合接地方式，并入大樓機房，并做等電位聯結。

　　6、 空調新風系統：

　　機房單獨設空調系統并自帶新風系統制作安裝、排風系統制作安裝。

　　7、 氣體消防系統：

　　安裝管網式氣體滅火裝置，系統自動滅火。

　　8、 智能門禁及視頻監控系統：

　　機房建議采用智能門禁及圖像監控系統，入口處安裝門禁，設置不同的進入等級;設置攝像接頭對設備實時監控，并設置數字硬盤錄像機，對錄像數據進行備份。對整個機房實行即時監控，并實現動态錄像，确保人員闖入時及時發現并制止，并有利于事故調查。可集中在中央管理平台進行統一管理。

　　9、 機櫃設備：

　　采用國産“圖騰”品牌機櫃，符合ANSI/EIA RS-310-D、DIN41491;PART1、IEC297-2、DIN41494;PART7、 GB/T3047.2- 92标準;選用SPCC優質冷軋鋼闆制作,最少可承重500KG，帶鎖前門采用國際流行的鋼化玻璃，工藝精湛、尺寸精密，極富時代氣息。

　　10、 服務器集中管理系統(KVM)：

　　采用“Raritan”品牌KVM，4遠程數字用戶，1本地用戶，64通道，1U;實現服務器集中管理，不但方便機房管理人員集中操作，也可以節省顯示器，節約資源以及用電。

　　第2章. 設計思想

　　中心機房設備項目工程總體方案設計滿足機房建設的質量、安全、規範、性能、共享等方面的要求，滿足現有需求以及未來業務擴展的需要，便于集中管理。充分論證其技術先進性和經濟合理性，以業務完善爲基礎，力求功能齊全，技術規範，安全可靠，便以日後維護和管理，同時考慮日後發展擴充，兼顧美觀。在選材方面、投資方面根據功能及設備要求區别對待，做到投資有重點，确保系統的安全穩定運行。

　　第3章. 技術标準

　　3.1 建築部分參照标準

　　國家标準《智能建築設計規範》國标GB/T50314-2000

　　國家标準《電子計算機場地通用規範》GB2887-2000

　　國家标準《電子計算機機房設計規範》GB50174-93

　　國家标準《計算站場地技術要求》GB2887-89

　　國家标準《計算站場地安全技術》GB9361-88

　　國家标準《計算機機房用活動地闆的技術要求》GB6650-86

　　國家标準《電子計算機機房施工及驗收規範》SJ/T30003

　　國家标準《建築裝飾工程施工及驗收規範》JGJ 73-91

　　國家标準《高層民用建築設計防火規範》GBJ 45

　　國家标準《建築設計防火規範》TJ 16

　　國家标準《建築内部裝修設計防火規範》GB 50222-95

　　國家标準《高層民用建築設計防火規範》GB50045-95

　　3.2 電力電氣部分參照标準

　　國家标準《低壓配電設計規範》GB50054-95

　　國家标準《電子計算機機房設計規範》GB50714-93

　　國家标準《計算站場地技術要求》GB2887-89

　　國家标準《供配電系統設計規範》GB50052-95

　　國家标準《電氣裝置安裝工程接地裝置施工及驗收規範》GB50169-92

　　國家标準《電氣裝置安裝工程電氣設備交接試驗标準》GB 50150-91

　　國家标準《建築物防雷設計規範》GB 50057-1994

　　國家标準《電子設備雷擊保護導則》GB 7450-1987
