綜合管廊自動化控制系統解決方案

　　系統概述

　　城市地下管線是指城市範圍内供水、排水、燃氣、熱力、電力、通信、廣播電視、工業等管線及其附屬設施，是保障城市運行的重要基礎設施和“生命線”。近年來，随着城市快速發展，地下管線建設規模不足、管理水平不高等問題凸現，一些城市相繼發生大雨内澇、管線洩漏爆炸、路面塌陷等事件，嚴重影響了人民群衆生命财産安全和城市運行秩序。全國僅媒體報道的地下管線事故平均每天高達5.6起，每年由于路面開挖造成的直接經濟損失高達2000億元。

　　傳統的城市地下管線各自爲政地敷設在道路的淺層空間内，因管線增容擴容不但造成了“拉鏈路”現象，而且導緻了管線事故頻發，極大地影響了城市的安全運行。目前，我國城鎮化進程十分迅速。爲提升管線建設水平，保障市政管線的安全運行，有必要采用新的管線敷設方式-綜合管廊。

　　綜合管廊工程是指在城市道路下面建造一個市政共用隧道，將電力、通信、供水、燃氣等多種市政管線集中在一體，實行“統一規劃、統一建設、統一管理”，以做到地下空間的綜合利用和資源的共享。

　　綜合管廊自動化控制系統是城市基礎設施建設發展的新方向，是城市地下空間開發的重要形式之一。它作爲一種集約化、可持續性的管線敷設方式，通過合理利用城市用地，綜合确定城市工程管線在城市地上、地下空間位置，避免工程管線之間及其相關建築物相互幹擾，爲各管線工程的規劃管理提供了依據。將城市基礎設施控制整合于一個系統，便于進行集中實時監控、管理、檢修、日常維護等，提高了城市管理效率，減少了人力、财力、物力的巨大浪費，促進城市不斷向着現代化、智能化方向發展。

　　系統組成

　　該系統主要由電氣系統、通風系統、排水系統、弱電系統組成。其中電氣系統包括供配電系統、照明系統等，弱電系統包括設備監控系統、火災報警系統、安防系統、電話系統等。

　　自動控制系統

　　自動控制系統以實現現場無人值守爲目标，分爲控制中心集中監控管理和現場控制站。控制中心主要設備：中央監控服務器、中控操作站，數據庫服務器、DLP組合式背投等。

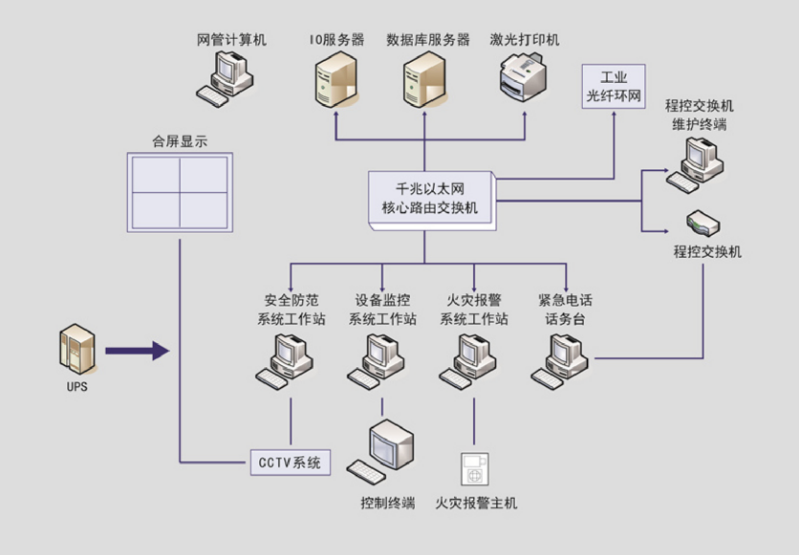

　　控制中心網絡架構圖

　　現場控制站：

　　現場控制站采用南大傲拓NA400系列PLC實現，NA400系列PLC可實現電源冗餘、CPU冗餘、網絡冗餘等多種冗餘解決方案，主要設備包括CPU模塊、電源模塊、DI、DO、AI、AO模塊和網絡通信适配器等，一台現場顯示觸摸屏，以及各種隔離器，UPS電源。

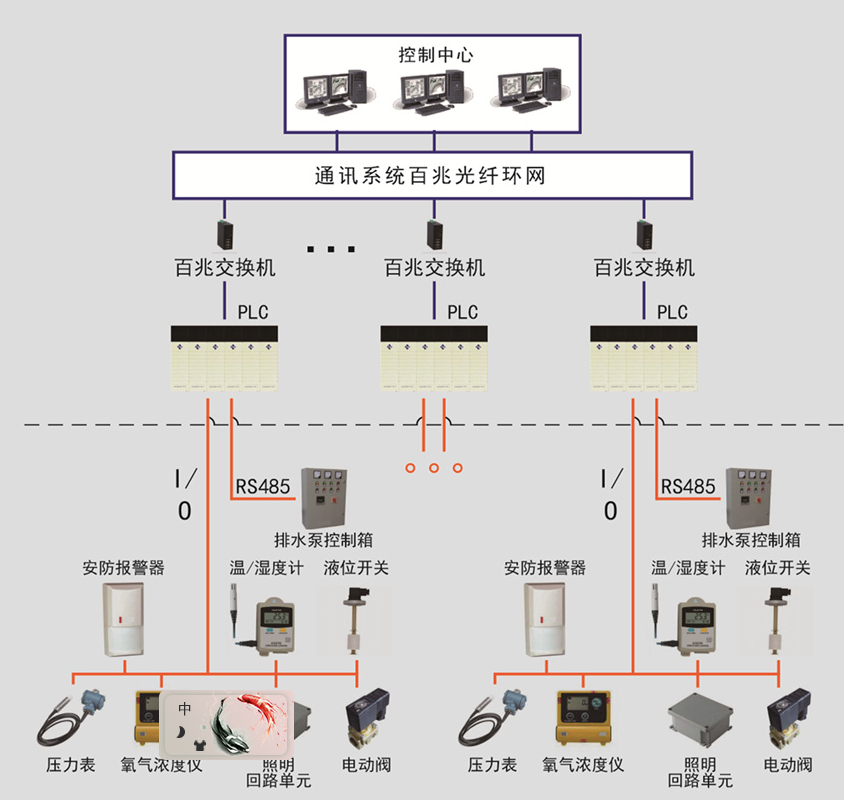

　　現場控制站網絡結構圖

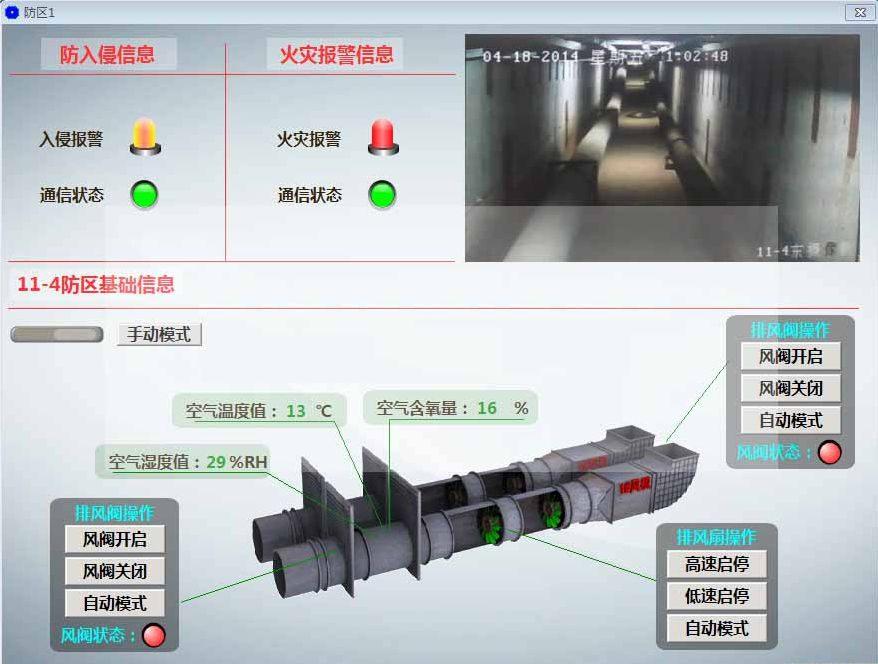

　　控制站實現的主要功能：

　　檢測水泵和風機等的工作狀态及設備狀況;根據根據防火區内的氧氣及溫濕度實時檢測值實現對各風機的控制，并檢測風機的工作狀态;根據積水坑的液位實現對水泵的控制;實時監測各防火分區内的氧氣、溫濕度、一氧化碳、液位等參數;現場可控設備除了可由操作人員通過就地箱控制外，也可交給PLC進行自動控制。操作終端作爲現場人機接口，操作人員通過對操作面闆上的按鈕的操作，由PLC可完成各相關設備的控制。操作人員也通過對操作面闆上的操作，修改相關參數的設定。
